KABEL 4×240.
TRASA 200 M.

Dokumentacja realizacji

OD TRASY
DO ODTWORZENIA.

Na ul. Malinowej w Krakowie realizowaliśmy roboty ziemne i kablowe przy budowie linii elektroenergetycznej niskiego napięcia 0,4 kV. Zakres obejmował około 200 m trasy kablowej z kablem 4×240 mm², układanie osłon, posadowienie złącza kablowego, prace przy wprowadzeniu kabla do stacji transformatorowej oraz odtworzenie nawierzchni z kostki brukowej. Przy przejściu wymagającym technologii bezwykopowej współpracowaliśmy z zewnętrzną firmą wykonującą przewiert HDD.

• Wykopy mechaniczne, przygotowanie i zasypanie trasy kablowej nN
• Ułożenie kabla elektroenergetycznego 4×240 mm² i rur osłonowych
• Posadowienie złącza kablowego i prace przy wprowadzeniu kabla do stacji transformatorowej
• Przejścia poprzeczne przez nawierzchnię z kostki brukowej
• Odkrywki i prace przygotowawcze do przewiertu HDD o długości ok. 25 m, wykonanego przez firmę zewnętrzną
• Zasypanie wykopów, oznaczenie trasy folią i odtworzenie nawierzchni z kostki brukowej

Galeria z budowy / 22 zdjęcia

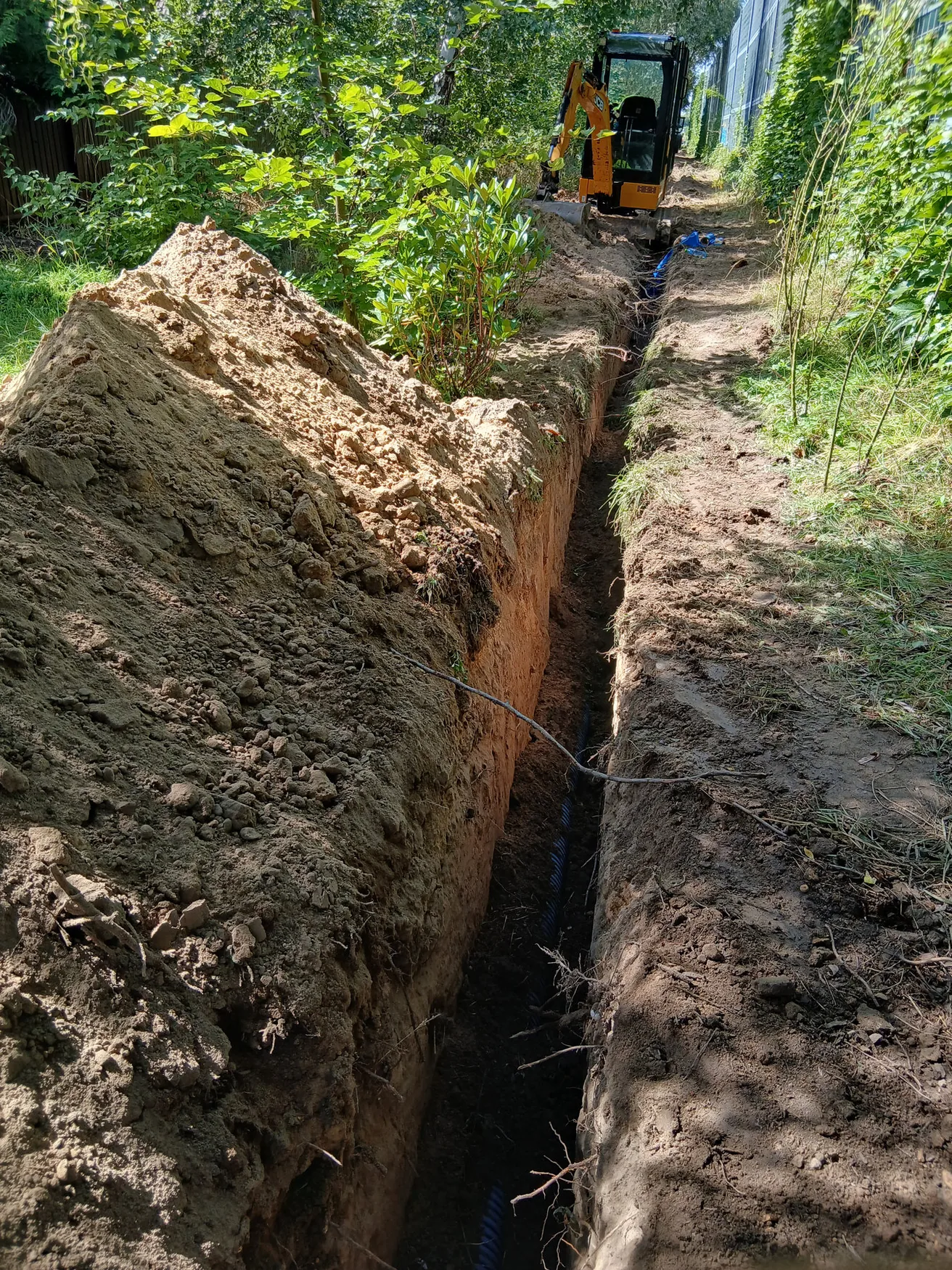

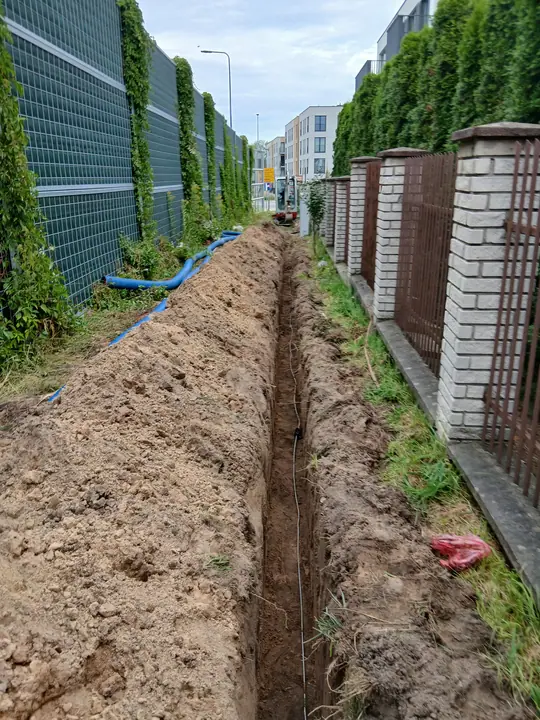

Wykopy i przygotowanie trasy

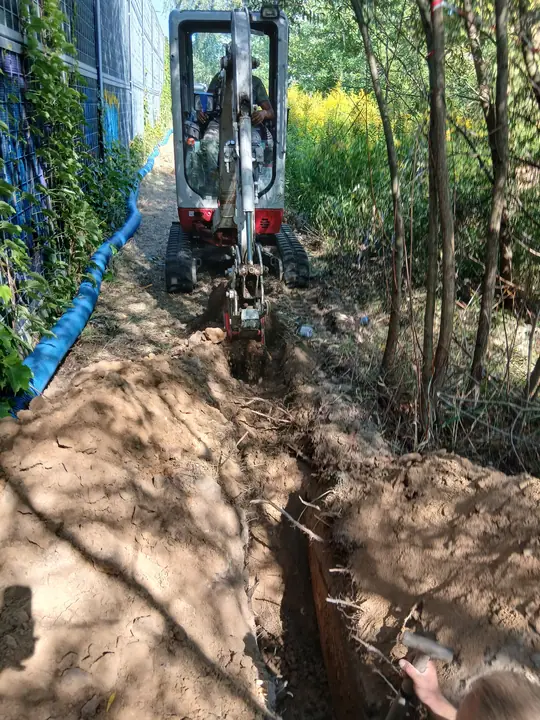

Roboty minikoparką i prowadzenie wykopów wzdłuż ogrodzeń oraz istniejącej infrastruktury.

01 / 2202 / 2203 / 22

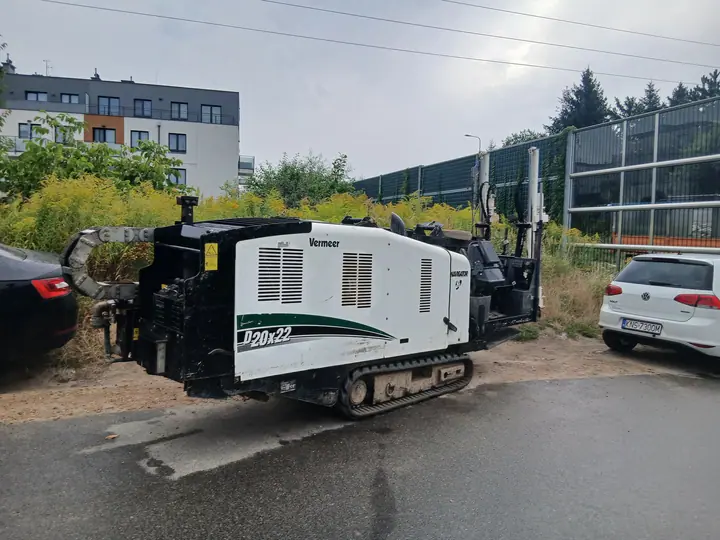

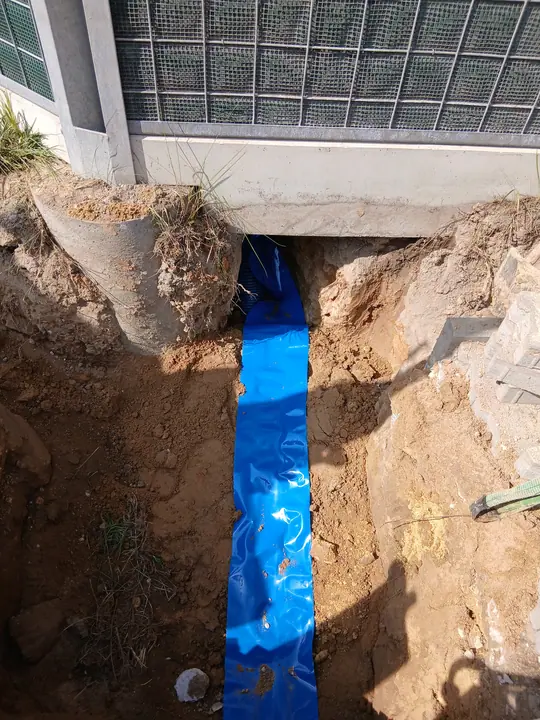

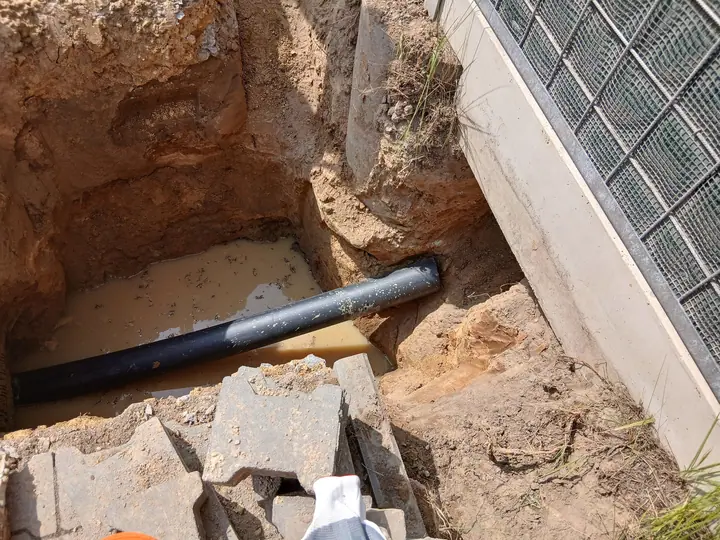

Przewiert i przejścia

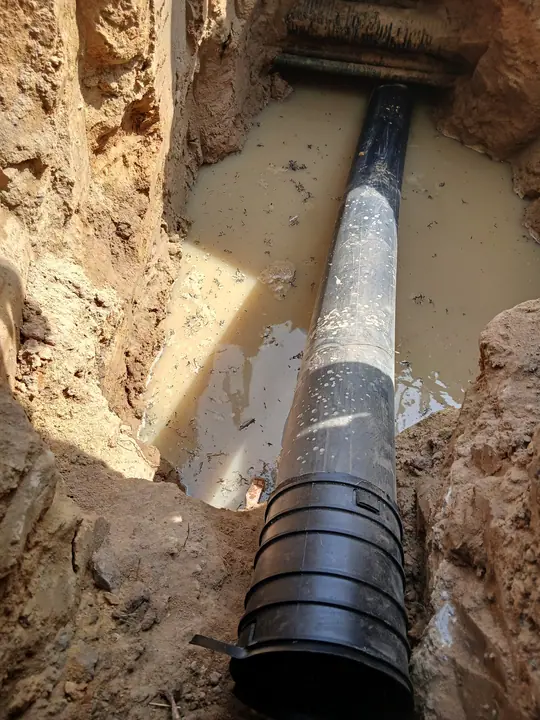

Przygotowanie stanowiska oraz przejścia osłonowe. Sam przewiert HDD wykonywała zewnętrzna firma.

04 / 2205 / 2206 / 2213 / 22

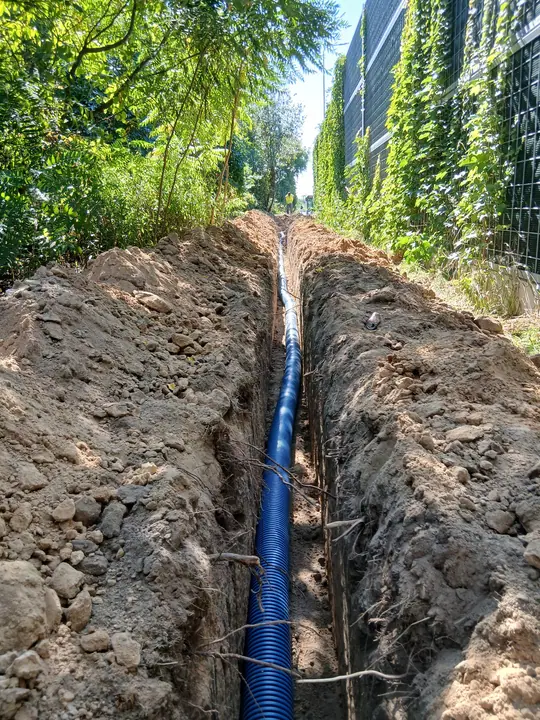

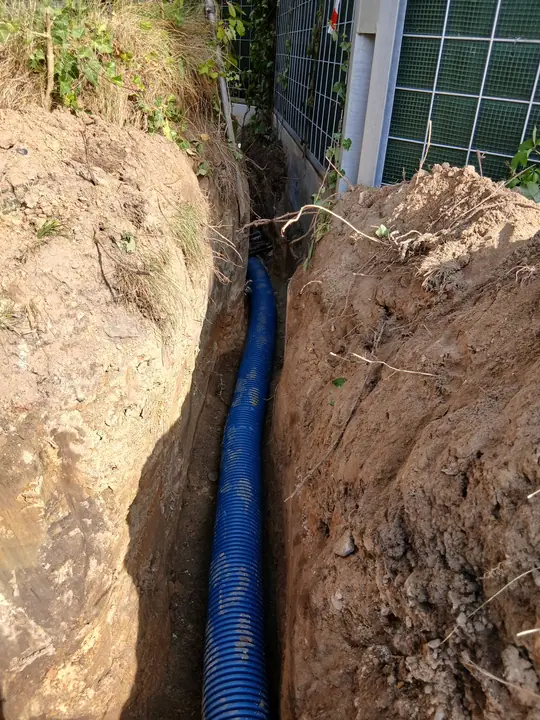

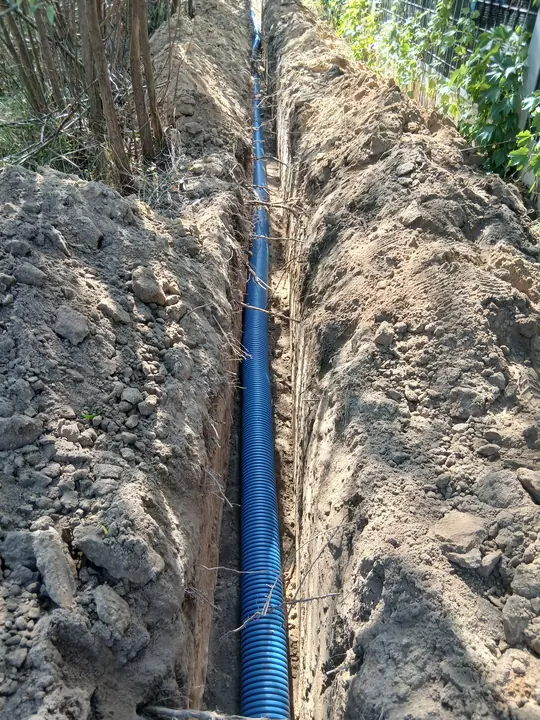

Układanie kabla i rur osłonowych

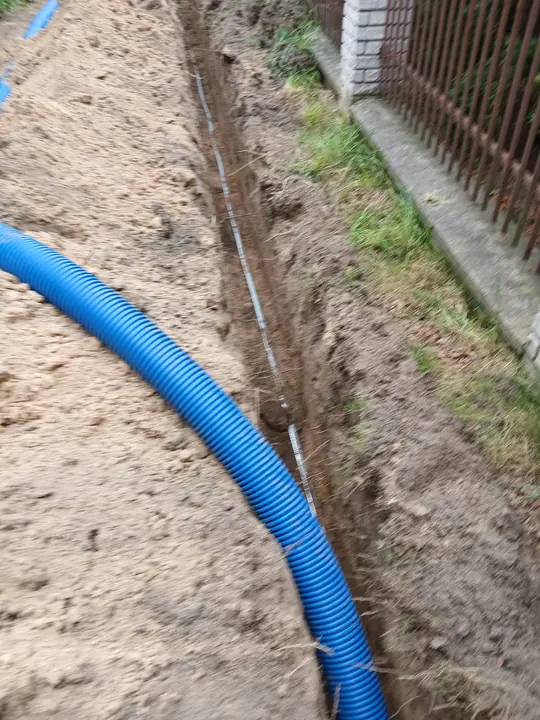

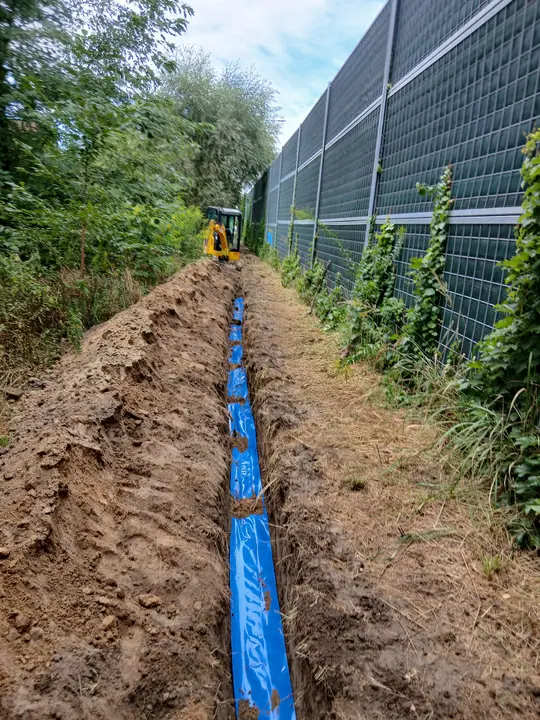

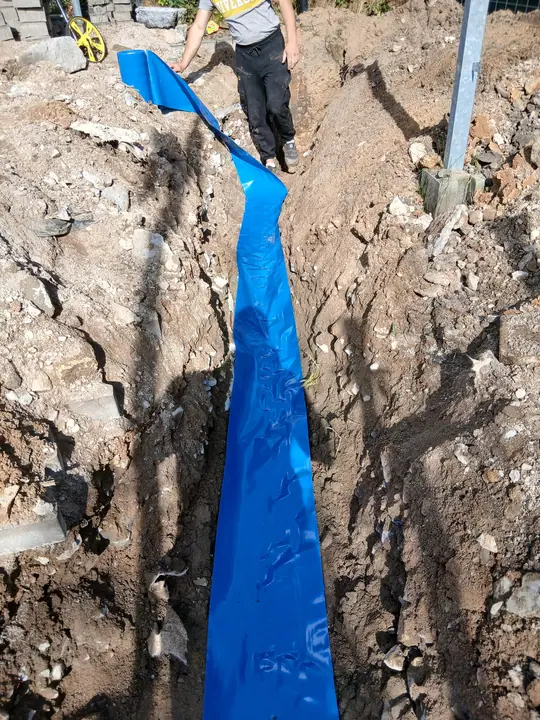

Kolejne fragmenty trasy w wykopie, rury osłonowe i zmiany kierunku prowadzenia instalacji.

07 / 2208 / 2209 / 2210 / 2211 / 2212 / 22

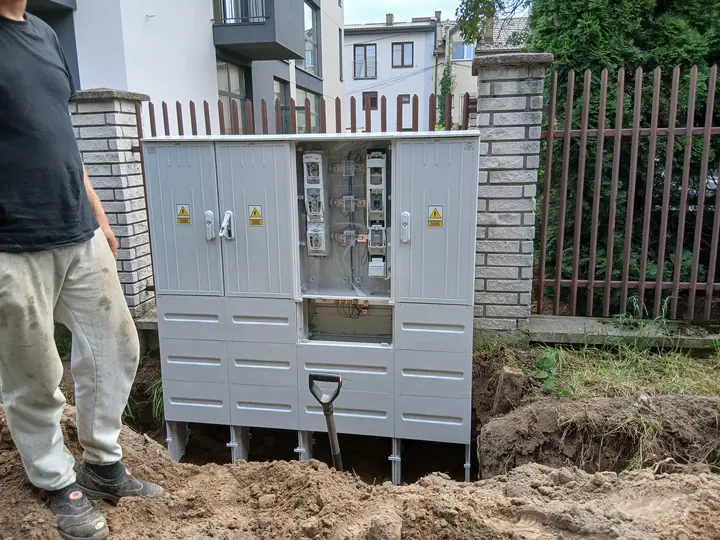

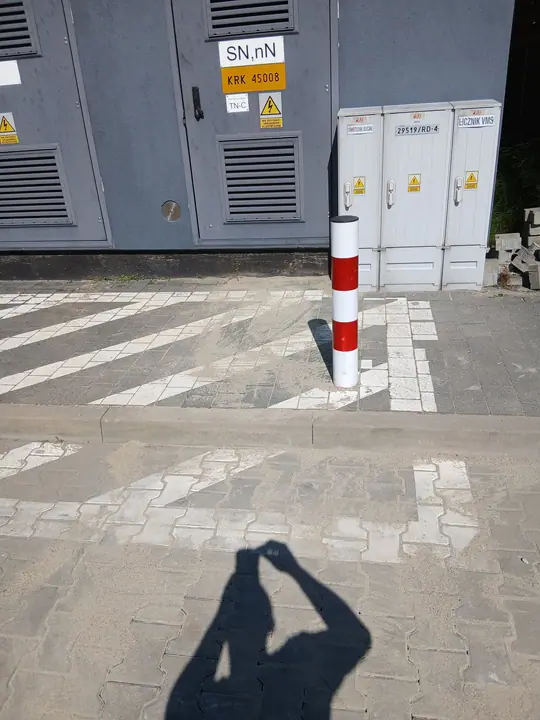

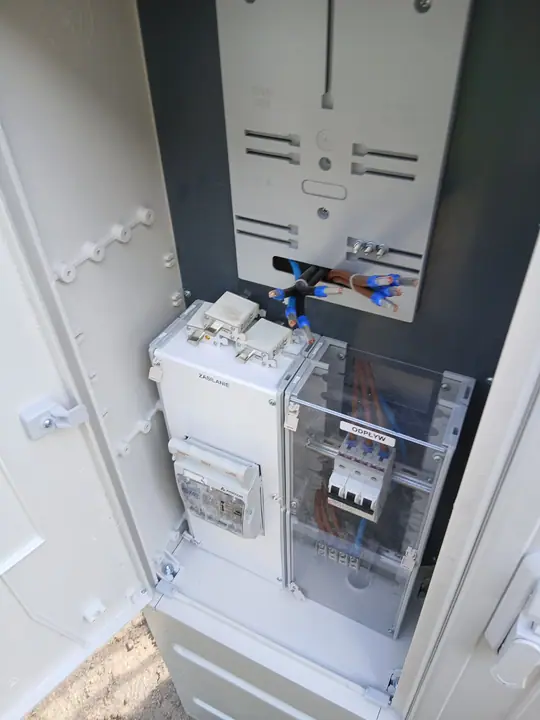

Złącze i stacja transformatorowa

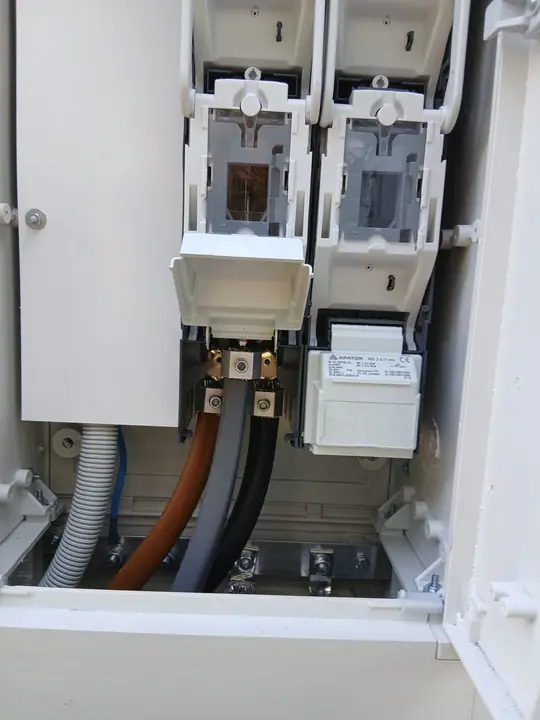

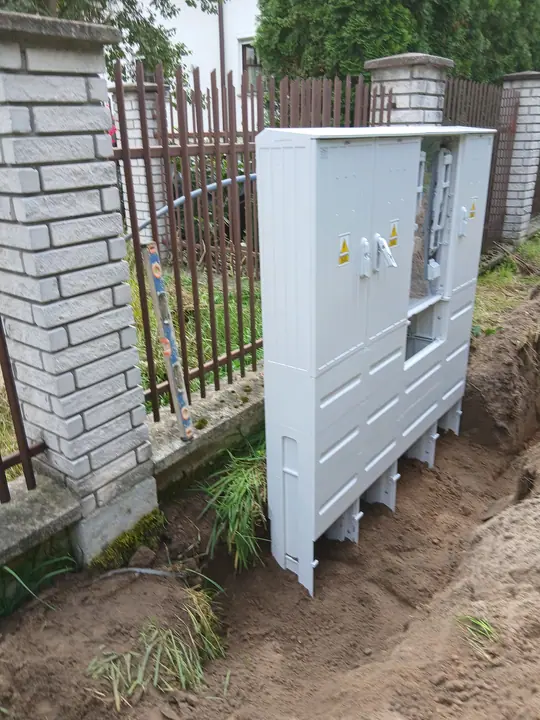

Posadowienie złącza kablowego, osprzęt i prace w rejonie stacji transformatorowej.

14 / 2215 / 2216 / 2217 / 2218 / 22

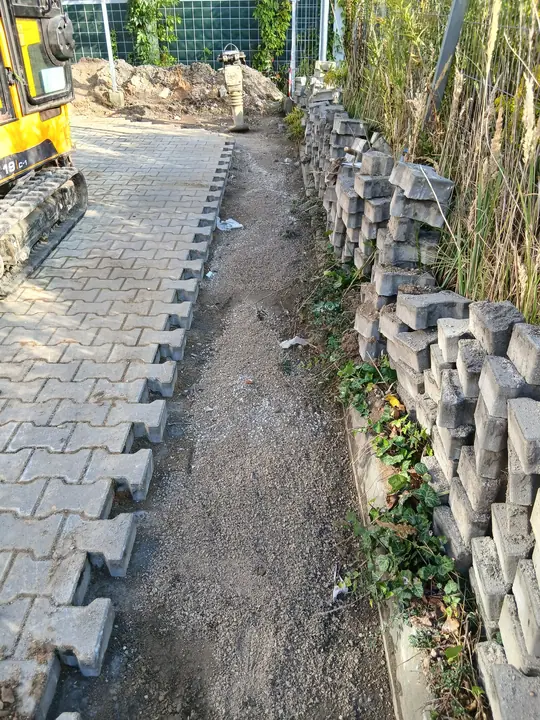

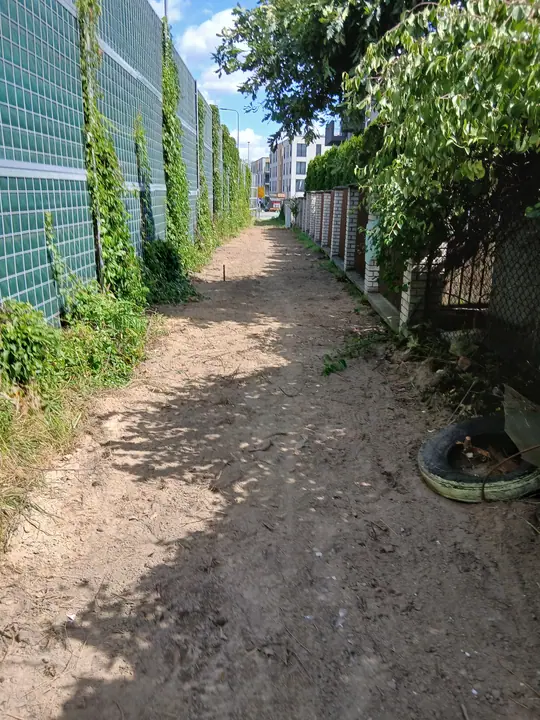

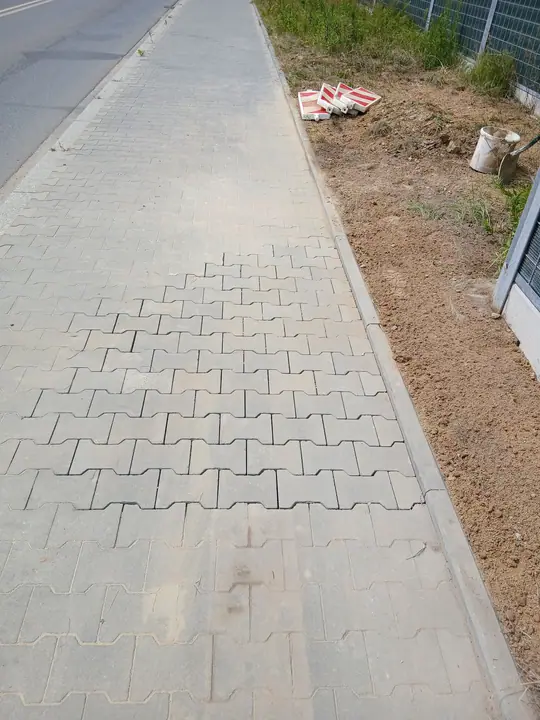

Odtworzenie kostki i terenu

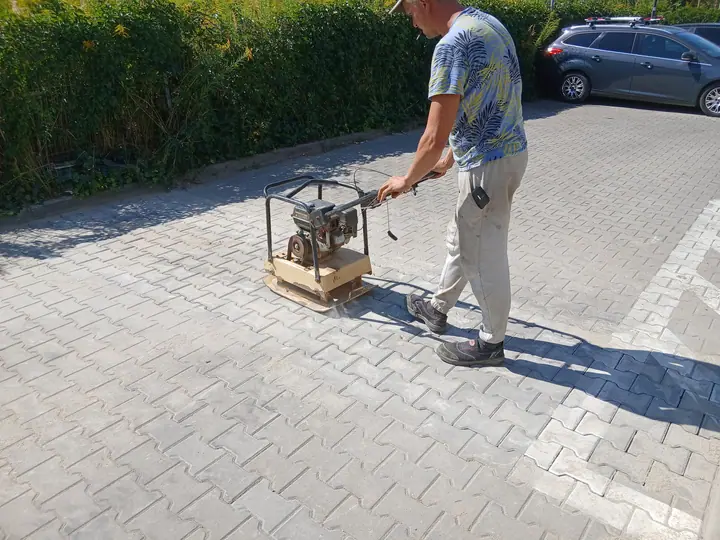

Przygotowanie nawierzchni, zagęszczanie, ponowne ułożenie kostki i uporządkowanie terenu.

19 / 2220 / 2221 / 2222 / 22

Fotografie dokumentują kolejne etapy prac. Przewiert HDD wykonywała firma zewnętrzna; pozostałe elementy zakresu opisano na podstawie ustaleń realizacyjnych. W tej inwestycji nie wykonywano podsypki ani obsypki piaskowej.
