TRASY KABLOWE,
ŚWIATŁOWÓD I CCTV.

OD WYKOPÓW
DO INSTALACJI.

Realizacja obejmowała wykonanie tras dla instalacji teletechnicznych na terenie zaplecza kolejowego w Katowicach. Zakres prac firmy MOTOREK na podstawie zamówienia Kolei Śląskich obejmował m.in. roboty ziemne i ułożenie rur osłonowych, układanie zewnętrznego kabla światłowodowego i przewodów UTP, okablowanie systemu kamer CCTV oraz zasilania i sterowania bram, a także montaż trzech skrzynek CCTV wraz ze słupkami. Poniższe zdjęcia pokazują różne etapy realizacji, od tras kablowych po osprzęt techniczny.

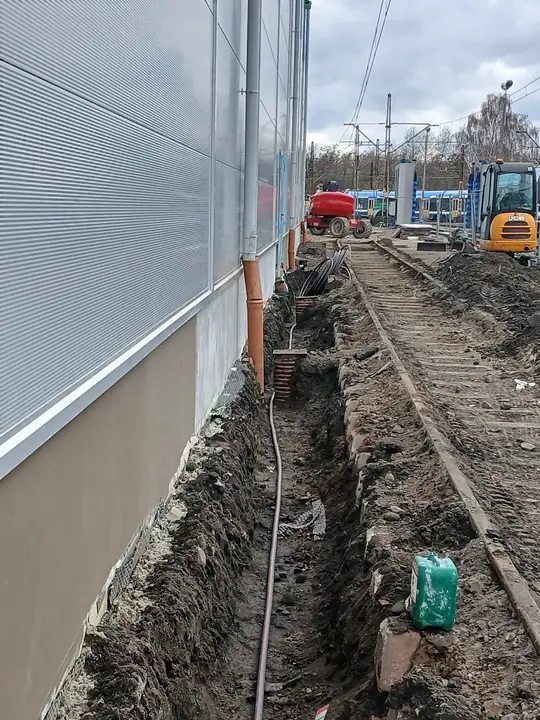

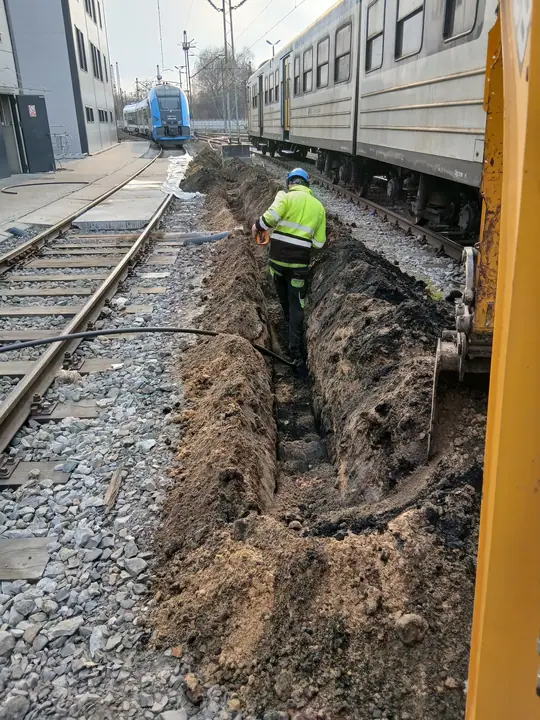

• Roboty ziemne, wykopy i przygotowanie tras instalacyjnych przy torowisku

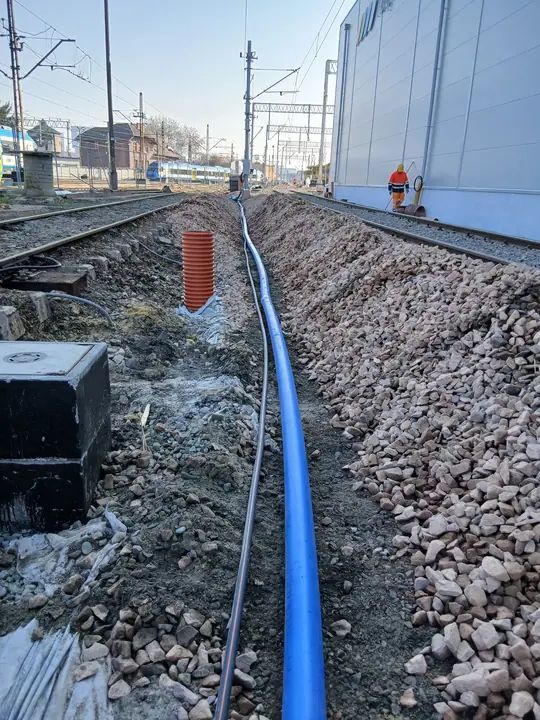

• Układanie rur osłonowych RHDPE Ø32 dla okablowania systemu CCTV
• Układanie kabli światłowodowych, w tym 300 m zewnętrznego światłowodu jednomodowego
• Okablowanie UTP między switchami a kamerami oraz kable dla CCTV
• Układanie kabli zasilających i sterujących do bram

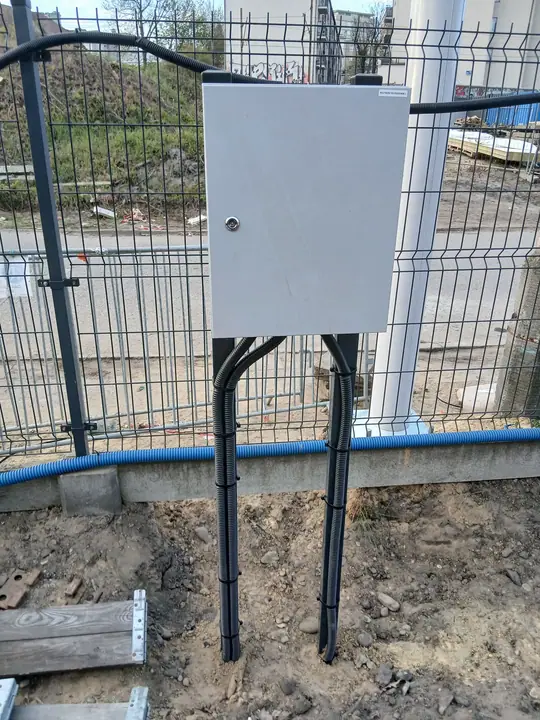

• Montaż 3 skrzynek CCTV przy ogrodzeniu wraz z posadowieniem słupków

Torowisko i prace ziemne

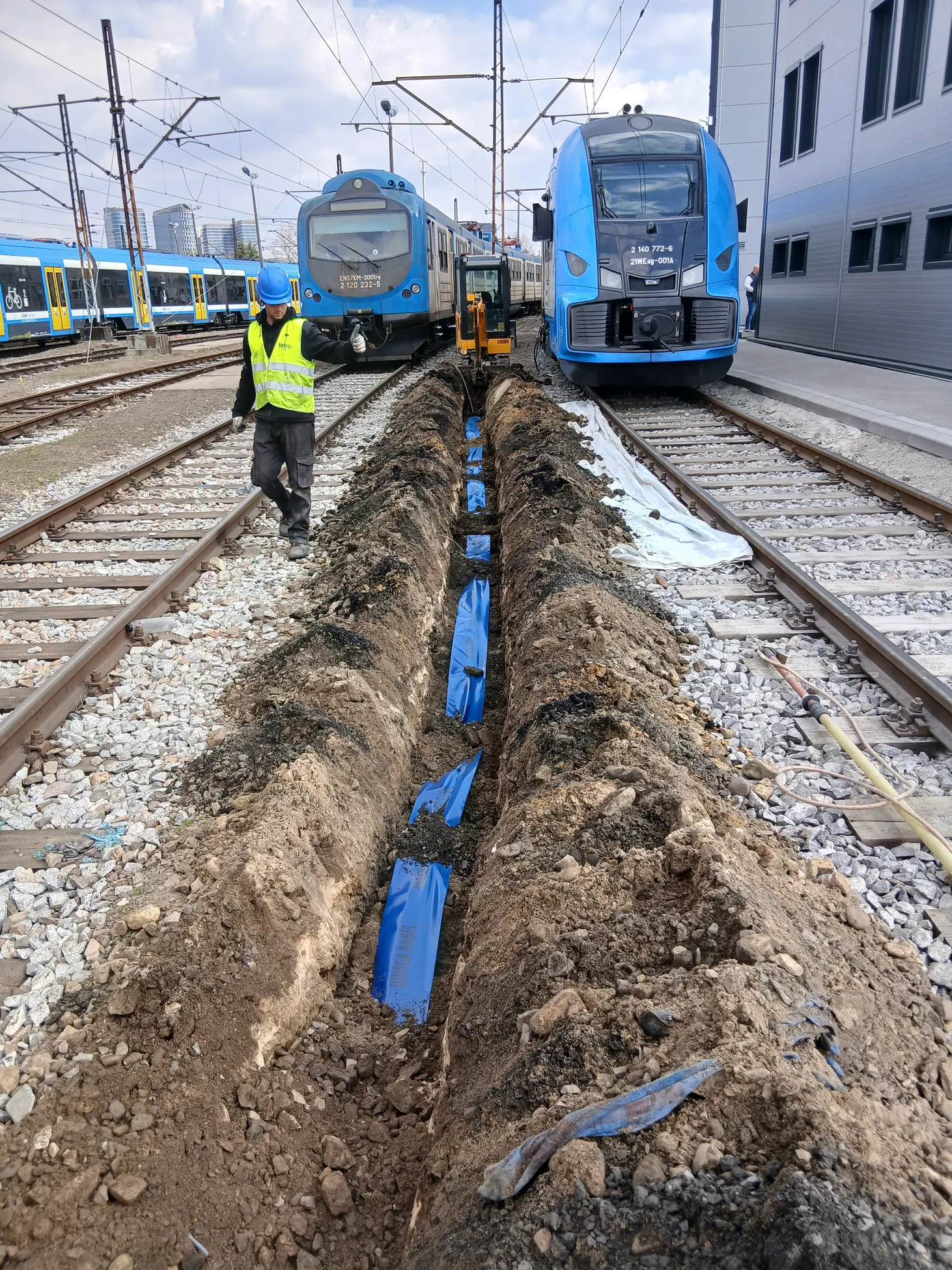

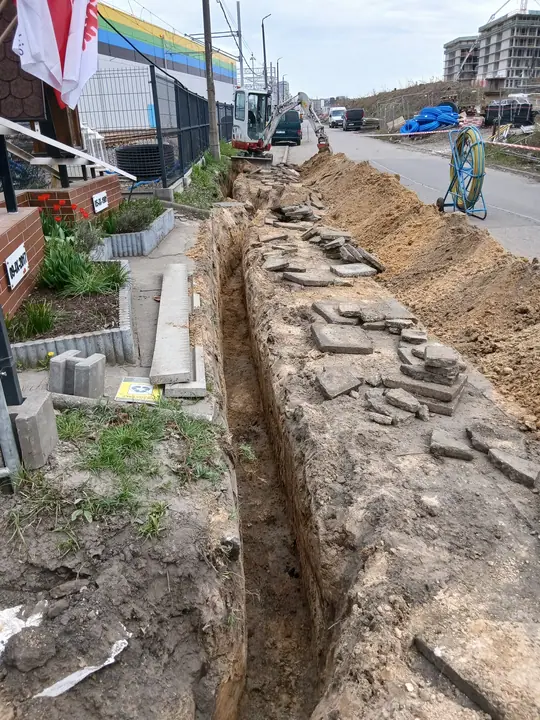

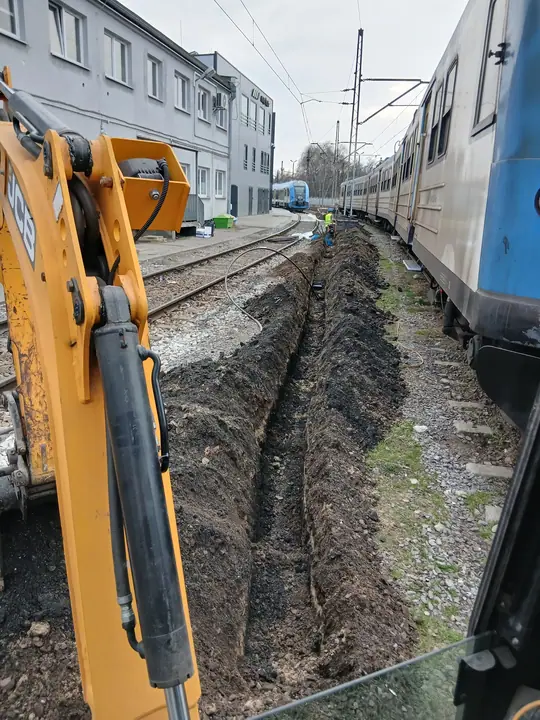

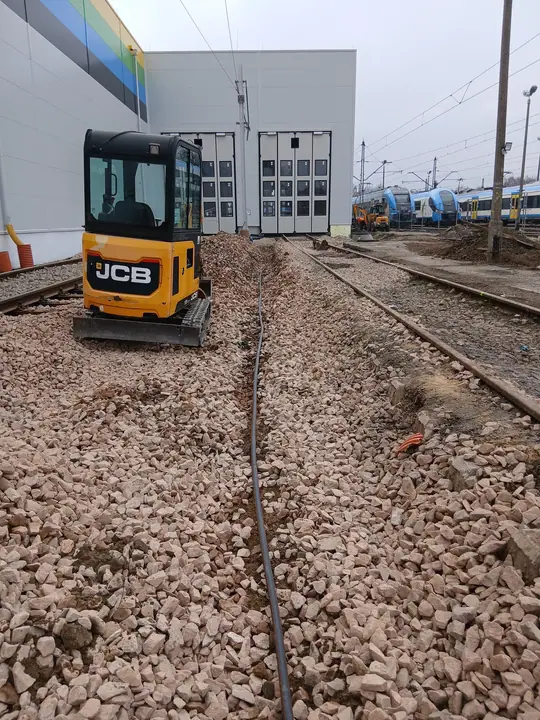

Trasy instalacyjne i prace minikoparką w sąsiedztwie infrastruktury kolejowej.

01 / 2402 / 2403 / 2404 / 2405 / 2406 / 24

Rury osłonowe i trasy kablowe

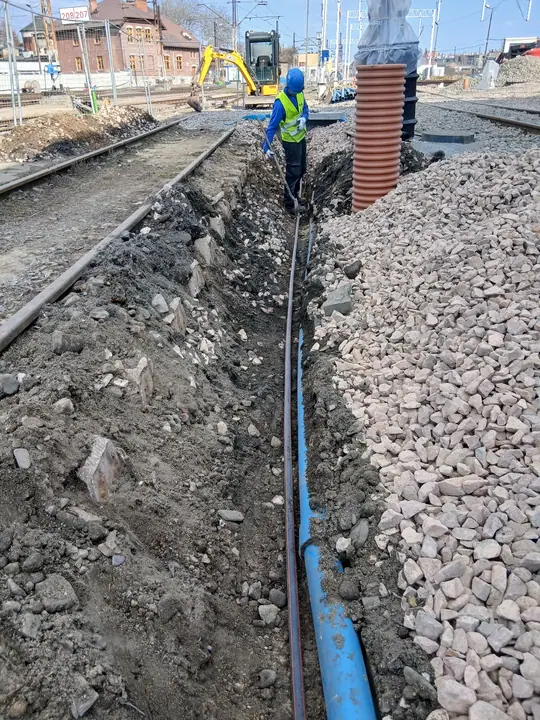

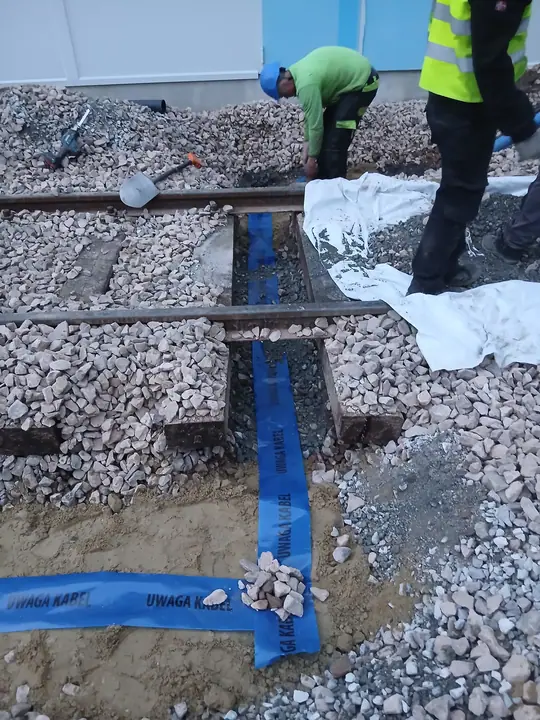

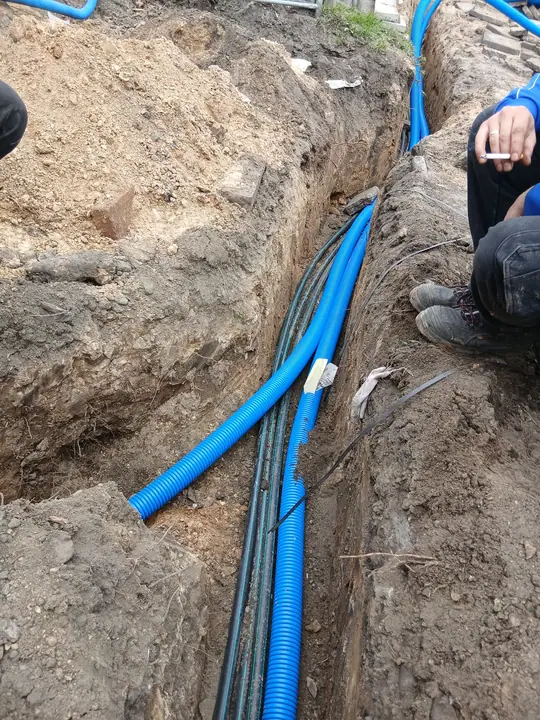

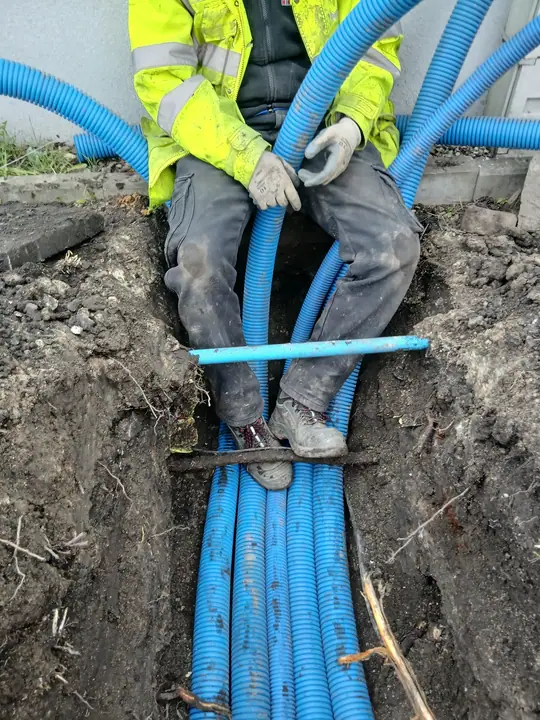

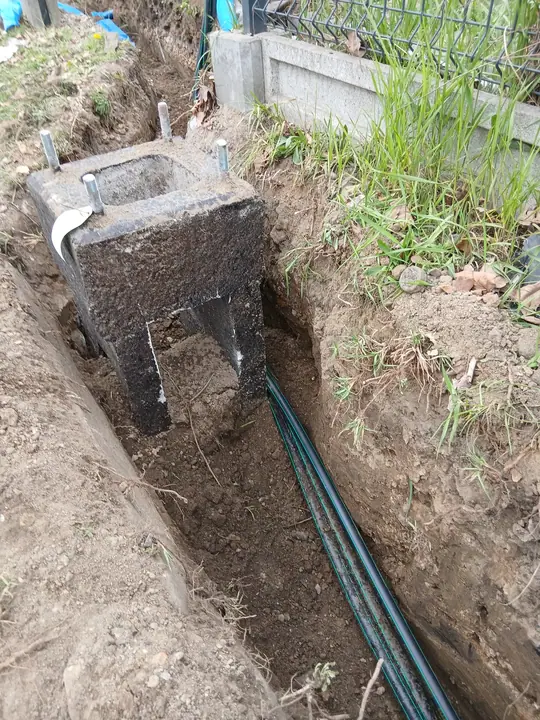

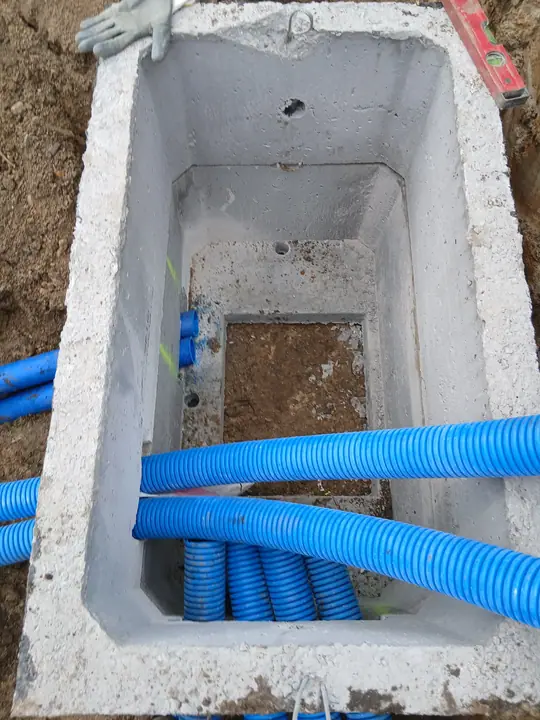

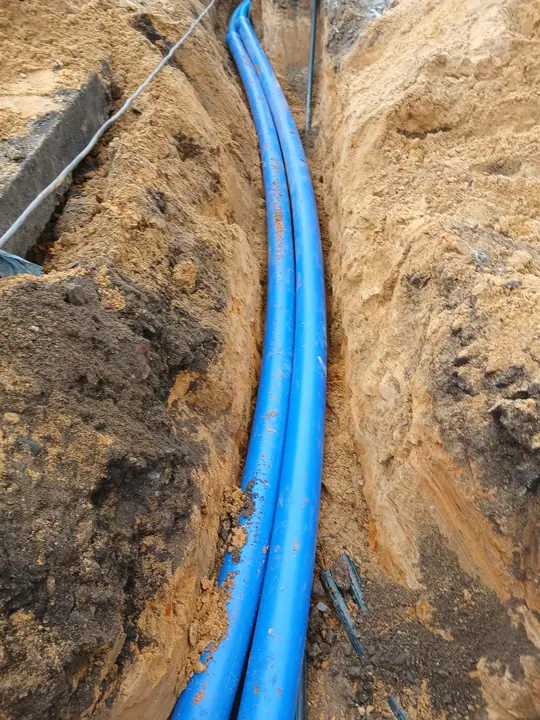

Prowadzenie instalacji w gruncie, osłony kablowe i wejścia do elementów infrastruktury.

07 / 2408 / 2409 / 2410 / 2411 / 2412 / 24

Okablowanie CCTV i bram

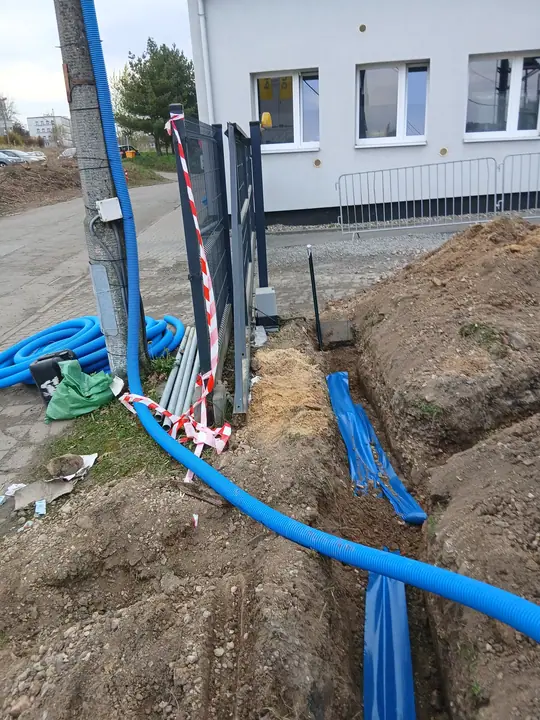

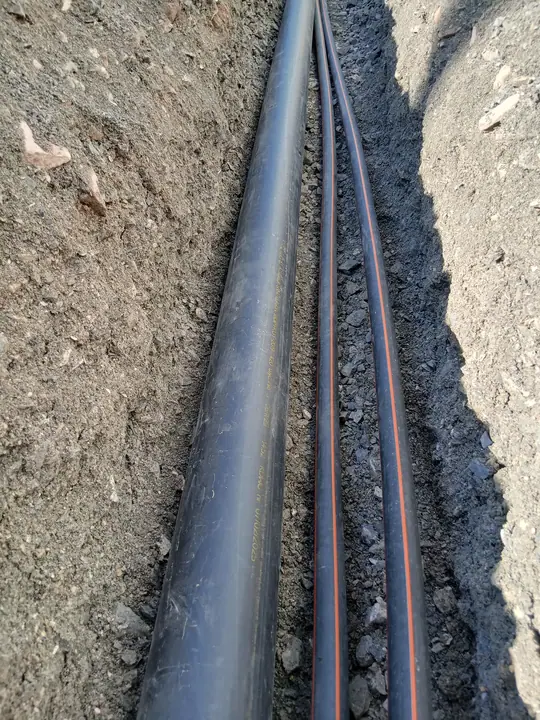

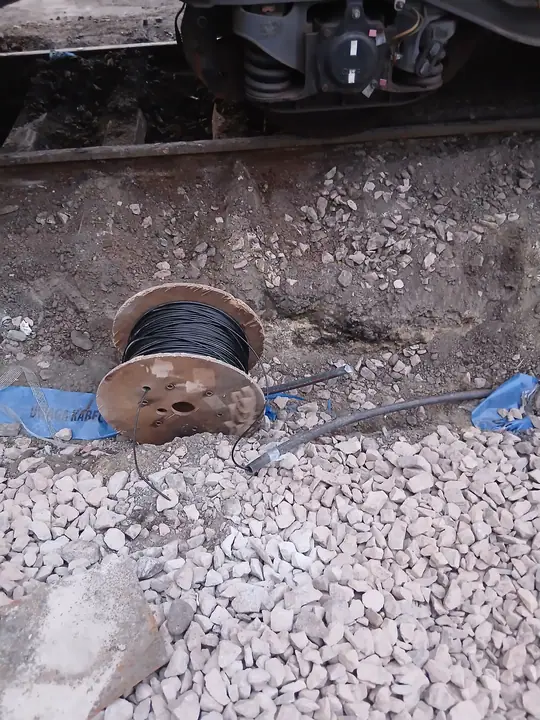

Trasy dla przewodów kamer, bram oraz światłowodu – dokumentacja etapów przygotowania i układania.

13 / 2414 / 2415 / 2416 / 2417 / 24

Skrzynki CCTV i wyposażenie trasy

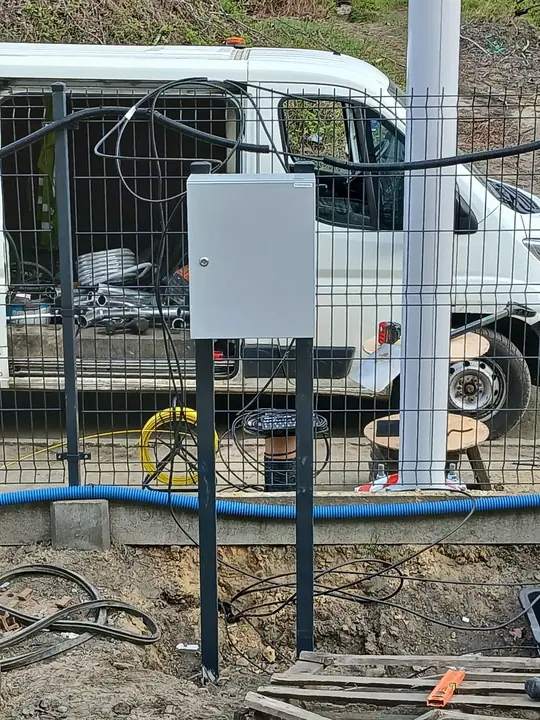

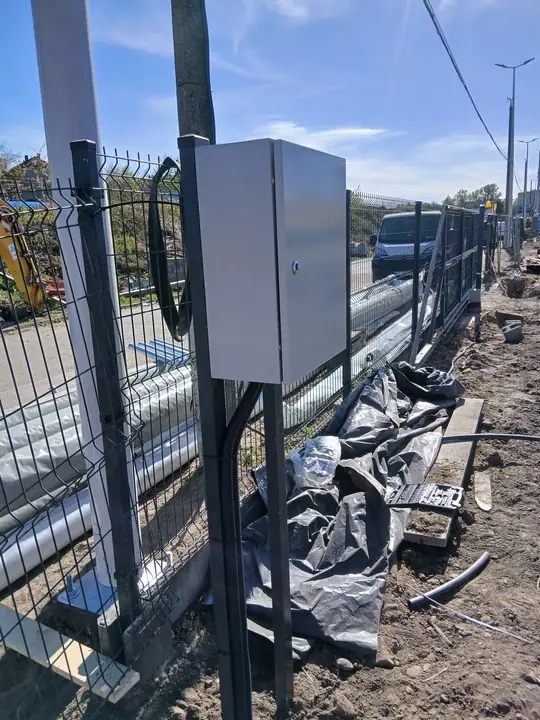

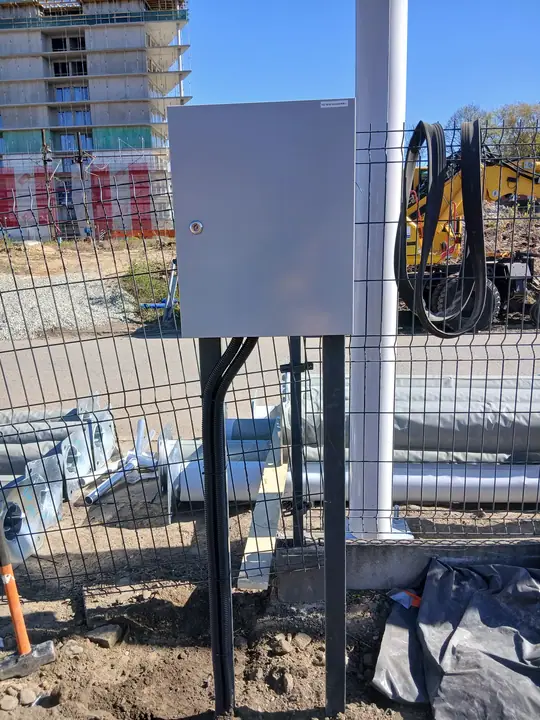

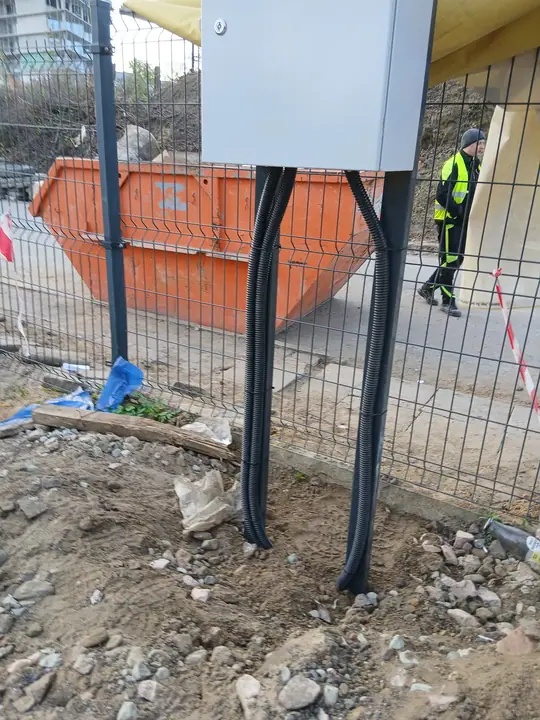

Montaż skrzynek teletechnicznych na słupkach i doprowadzenie instalacji kablowych.

18 / 2419 / 2420 / 2421 / 2422 / 24

Zakończenie etapów

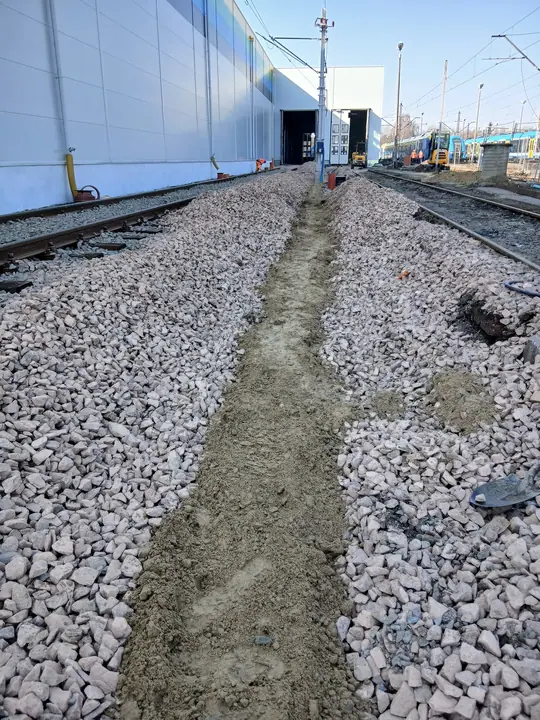

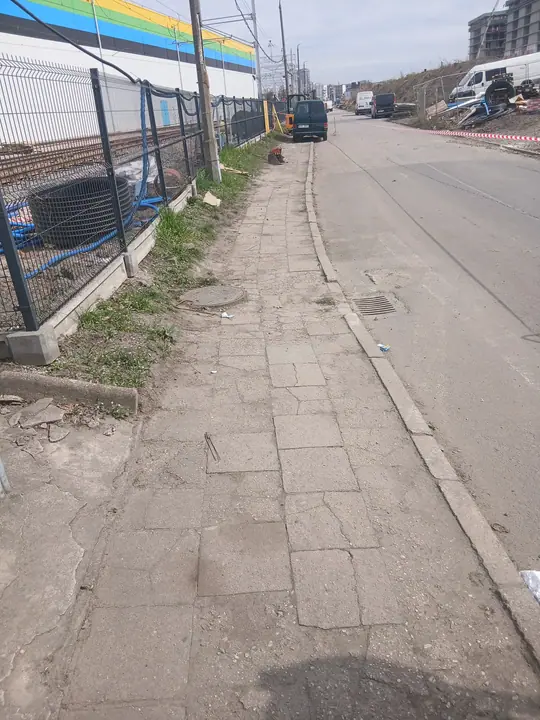

Zdjęcia po wykonaniu wybranych odcinków robót ziemnych.

23 / 2424 / 24

Zdjęcia przedstawiają faktyczne prace udokumentowane podczas realizacji. Nazwy poszczególnych kabli i systemów podano na podstawie zamówienia inwestora, nie wyłącznie na podstawie wyglądu na fotografiach.
